Vorverstärker mit 56-Trioden und Tango Line-Übertrager - Schaltplan


Mit den indirekt geheizten alten US-Trioden 27, 37, 56 und 76 lassen sich sehr schöne und einfache Vorverstärker bauen. Hier die 56 mit Mesh-Anode mit dem Tango Line-Output-Übertrager NP126, beschaltet mit einer Primär-Impedanz von 20k und einer Ausgangsimpedanz von 1,2k.

Das Tieftonverhalten kann man mit dem zuschaltbaren 1k Ausgangswiderstand beeinflussen. Die verwendete AZ1 ist eine direktgeheizte Gleichrichterröhre, der 47k-Widerstand dient zur Begrenzung der Spannung an der Triode während des Aufwärmens.

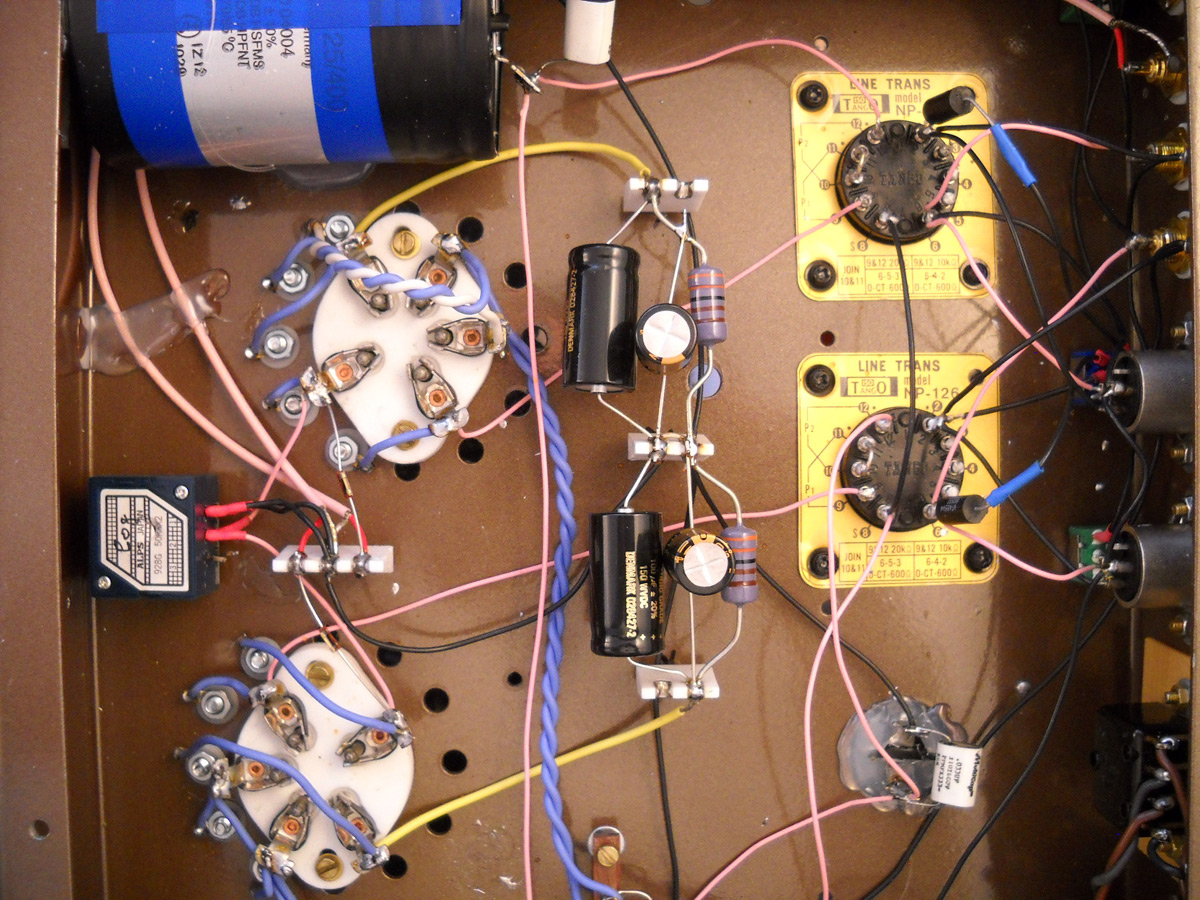

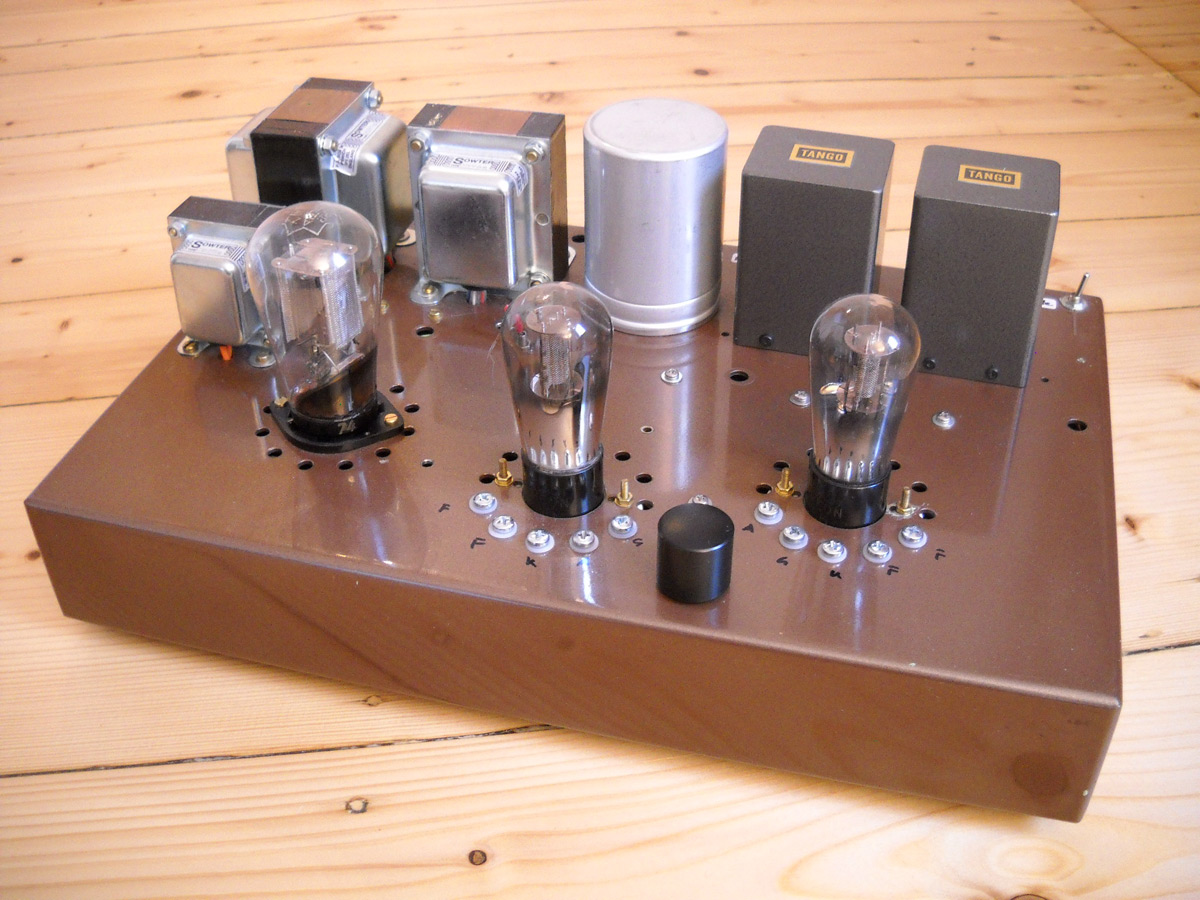

Vorverstärker mit 56-Trioden und Line-Übertrager - Bild 1 Vorverstärker mit 56-Trioden und Line-Übertrager - Bild 2 Vorverstärker mit 56-Trioden und Line-Übertrager - Schaltplan
